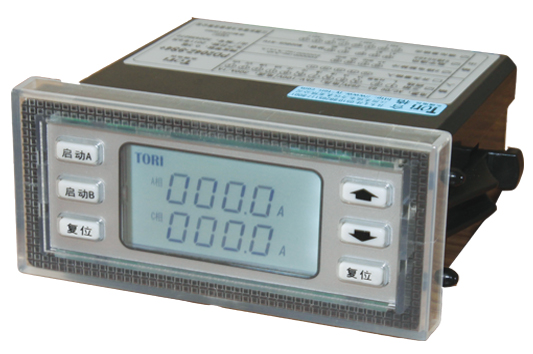

ZKD600-D智能型低壓電動機保護器(電動機/線路保護器)

　　一、 概述

　　ZKD600-D低壓智能電動機保護器適用于AC380V、AC660V低壓系統，有先進的電動機或線路保護、監控功能，可同時測量顯示三相電流、三相電壓等多種電力參數，并且可選現場總線與后臺通訊實時查看運行及保護信息，可作低壓異步電動機和三相電力饋電系統的保護、監測和控制用，是新一代集繼電保護、測量、控制、通訊為一體的低壓保護裝置，為現代化的設備管理帶來很大的便利。

　   ZKD600-D通過采集三相電流、三相電壓、漏電電流等數據，再將這些數據計算后和控制器記錄的各種保護功能整定信息進行比較，當符合保護動作條件時，驅動相應繼電器跳閘和報警輸出，從而達到保護電動機或低壓線路的目的。

　　低壓智能保護器符合以下安全標準：

　　GB14048.1-2012 低壓開關設備和控制設備 總則;

　　GB14048.4-2010 低壓開關設置和控制設置 機電式接觸器和電動機啟動器;

　　GB14048.5-2008 低壓開關設備和控制設置 控制電路電器和開關元件

　　第1部分：機電式控制電路電器

　　GB14048.6-2008 低壓開關設備和控制設備

　　第2部分：交流半導體電動機控制器和啟動器

　　二、 產品特點

　　1. 可用于0.66KV及以下電壓等級各種電流規格電動機或饋出線路的全面保護;

　　2. 通過監測電動機三相回路的電流、電壓、漏電電流等參數對電動機或線路進行全面保護(具有啟動超時、過流、堵轉、短路、欠載、斷相、不平衡、漏電、過壓、欠壓等多種保護功能);

　　注：線路保護器(饋線保護)無斷相、三相電流不平衡保護;

　　3. 采用高亮度段碼式LCD，中文提示結合數據，直觀顯示運行狀態或故障保護詳細情況;

　　4. 可編程設置，保護器可在現場通電后待機狀態下方便地更改整定電流、保護定值等參數;

　　5. 可選配1路RS485通訊接口，采用MODBUS-RTU協議與后臺組網通訊;

　　6. 可選配1路DC4～20mA模擬量變送輸出到后臺工控機(變送對應量可選A相電流、B相電流、C相電流、漏電電流、三相電流不平衡率、三相電壓中任一電量);

　　7. 提供4路開關量輸入和3路繼電器輸出，可適用于多種啟動控制方式(可選：電動機保護模式、電動機直接啟動模式、電動機雙向可逆啟動模式、星/三角啟動兩繼電器模式、線路保護模式);

　　8. 電源電壓：AC/DC 85V～265V;

　　9. 保護器采用面板開孔嵌入安裝方式，開孔尺寸：91mm(橫向)×43mm(縱向);

　　三、產品選型說明

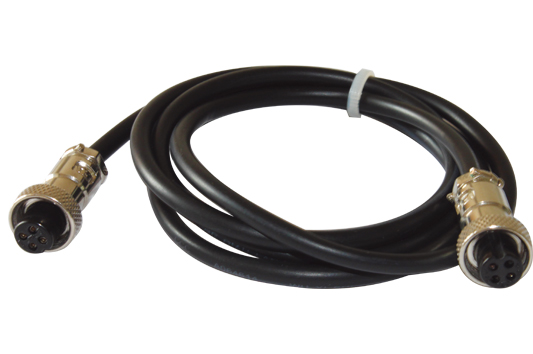

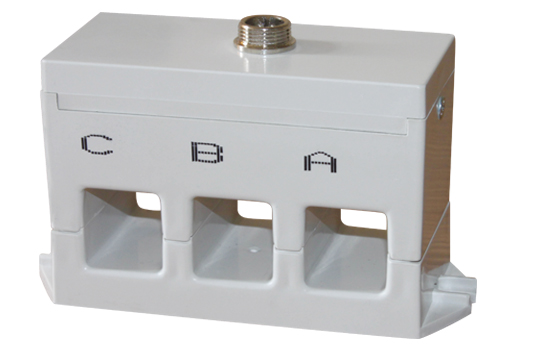

　　注：保護器“電流規格”應略大于電動機銘牌電流或線路設計電流，當電動機銘牌電流或線路電流<200A時，主線路一次穿過自帶電流互感器即可;當電流>200A時，需外置二次電流為5A的保護型電流互感器，二次5A電流信號一次穿過自帶電流互感器，CT變比可以在保護器內設置。選配功能可同時選擇多種。定貨時需標清航空連接線長度(航空連接線標配1米，可選1米、3米、5米三種長度)。

　　七、接線示意圖

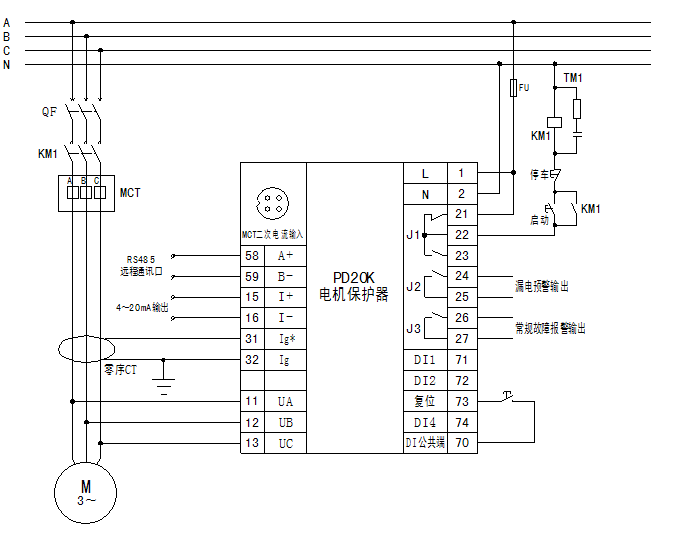

　　1、電動機保護模式接線示意圖

　　電動機保護模式下，保護器中繼電器J1常閉接點串在控制電機接觸器KM1的線圈回路中，當保護器上電后可按上圖中“啟動”按鈕，接通KM1線圈回路使KM1吸合并自鎖，主回路得電后啟動電動機轉動。當保護器檢測到設為跳閘輸出的故障且延時時間到后，保護器進行故障跳閘動作，繼電器J1常閉點斷開，接觸器KM1 釋放，電動機停車。故障跳閘后需長按復位鍵3秒以上方可清除故障指示，繼電器J1恢復原狀態，進入啟動就緒狀態，允許電機再次啟動。

　　注1：當電動機銘牌電流<200A時，主線路一次穿過自帶電流互感器MCT即可;當電流>200A時，需外置二次電流為5A的保護型電流互感器，二次5A電流信號一次穿過自帶電流互感器MCT，CT變比可以在保護器待機狀態時設置。

　　注2：保護模式下，啟動/停車操作必須用外接的對應遠程按鈕來完成，保護器本體面板上的啟動/停車按鍵操作無效。上圖中的遠程啟動/停車/復位按鈕都采用點動式。

　　注3：上圖中代號為“TM”的元件是滅弧器，建議接此元件在接觸器線圈的兩端。

　　注4：選擇漏電保護功能時，應選取合適穿線孔徑的零序電流互感器(電動機回路A、B、C三相線同時穿過零序電流互感器，互感器選型見A10頁)。

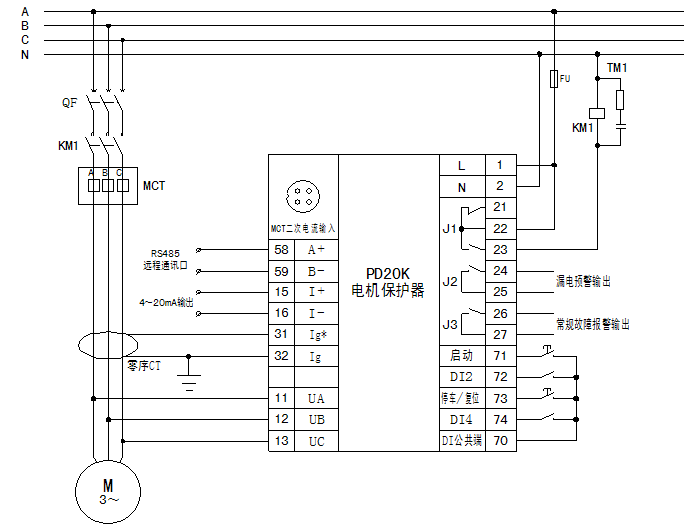

　　2、電動機直接啟動模式接線示意圖

　　電動機直接啟動模式下，當保護器收到啟動命令時，內部繼電器J1 吸合，則接觸器KM1 得電吸合，電動機得以啟動，啟動過程中保護器顯示“啟動”字符;啟動結束，“啟動”字符熄滅，“運行”字符顯示，表示電動機正在運行。當保護器收到停車命令，繼電器J1斷開，接觸器KM1 釋放，電動機停車，保護器顯示“停車”字符，停車過程結束后，進入啟動就緒狀態時，保護器顯示“就緒”字樣。當保護器啟動或運行過程中檢測到電動機回路有跳閘類故障且延時時間到后，繼電器J1斷開，接觸器KM1 釋放，電動機停車，保護器顯示“停車”、“故障”字符以及具體故障類別，故障跳閘后需按“復位”按鈕或按鍵3秒以上方可清除保護器的故障指示，保護器回到啟動就緒狀態。

　　注1：當電動機銘牌電流<200A時，主線路一次穿過自帶電流互感器MCT即可;當電流>200A時，需外置二次電流為5A的保護型電流互感器，二次5A電流信號一次穿過自帶電流互感器MCT，CT變比可以在保護器待機狀態時設置。

　　注2：直接啟動模式下，啟動/停車/復位操作可以由保護器面板操作按鍵、遠程按鈕、后臺通訊控制三種控制方式中的某一種來完成(需在保護器的系統設置中選擇操作權限，操作權限選定后，三種控制方式中只有一種被選的控制方式進行控制才有效)。上圖中的遠程啟動按鈕、停車/復位按鈕都采用點動式，停車/復位按鈕短按為停車，長按>3秒停車并復位。

　　注3：上圖中代號為“TM”的元件是滅弧器，建議接此元件在接觸器線圈的兩端。

　　注4：選擇漏電保護功能時，應選取合適穿線孔徑的零序電流互感器(電動機回路A、B、C三相線同時穿過零序電流互感器，互感器選型見A10頁)。

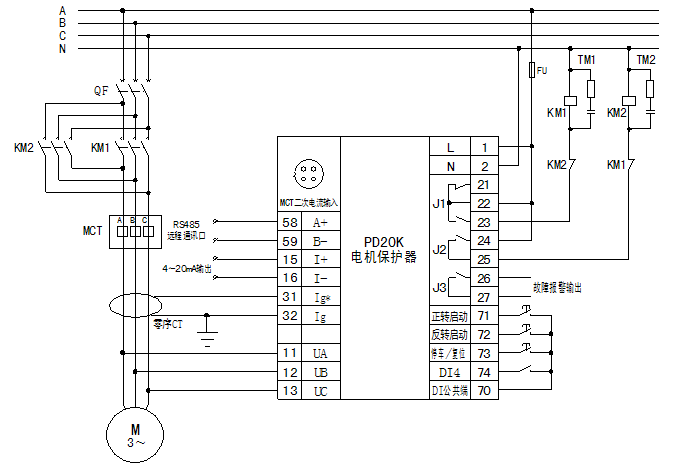

　　3、電動機雙向可逆啟動模式接線示意圖

　　正轉啟動：當保護器收到“正轉啟動”命令后，內部繼電器J1吸合，則接觸器KM1 得電吸合，電動機進入正向啟動狀態，啟動過程中保護器顯示“啟動”字符;啟動結束后保護器顯示“運行”字符，表示進入正常運行狀態。當保護器收到停車命令后，繼電器J1斷開，接觸器KM1 釋放，電動機停車，保護器顯示“停車”字符，停車過程結束后，進入啟動就緒狀態時，保護器顯示“就緒”字樣。當保護器啟動或運行過程中檢測到電動機回路有跳閘類故障且延時時間到后，繼電器J1斷開，接觸器KM1 釋放，電動機停車，保護器顯示“停車”、“故障”字符以及具體故障類別，故障跳閘后需按“復位”按鈕或按鍵3秒以上方可清除保護器的故障指示，保護器回到啟動就緒狀態。

　　反轉啟動：當保護器收到“反轉啟動”命令后，內部繼電器J2吸合，則接觸器KM2 得電吸合，電動機進入反向啟動狀態，啟動過程中保護器顯示“啟動”字符;啟動結束后保護器顯示“運行”字符，表示進入正常運行狀態。當保護器收到停車命令后，繼電器J2斷開，接觸器KM2 釋放，電動機停車，保護器顯示“停車”字符，停車過程結束后，進入啟動就緒狀態時，保護器顯示“就緒”字樣。當保護器啟動或運行過程中檢測到電動機回路有跳閘類故障且延時時間到后，繼電器J2斷開，接觸器KM2 釋放，電動機停車，保護器顯示“停車”、“故障”字符以及具體故障類別，故障跳閘后需按“復位”按鈕或按鍵3秒以上方可清除保護器的故障指示，保護器回到啟動就緒狀態。

　　注1：當電動機銘牌電流<200A時，主線路一次穿過自帶電流互感器MCT即可;當電流>200A時，需外置二次電流為5A的保護型電流互感器，二次5A電流信號一次穿過自帶電流互感器MCT，CT變比可以在保護器待機狀態時設置。

　　注2：雙向可逆啟動模式下，正轉啟動/反轉啟動/停車/復位操作可以由保護器面板操作按鍵、遠程按鈕、后臺通訊控制三種控制方式中的某一種來完成(需在保護器的系統設置中選擇操作權限，操作權限選定后，三種控制方式中只有一種被選的控制方式進行控制才有效)。上圖中的遠程正轉啟動/反轉啟動/停車/復位按鈕都采用點動式，停車/復位按鈕短按為停車，長按>3秒停車并復位。

　　注3：上圖中代號為“TM”的元件是滅弧器，建議接此元件在接觸器線圈的兩端。

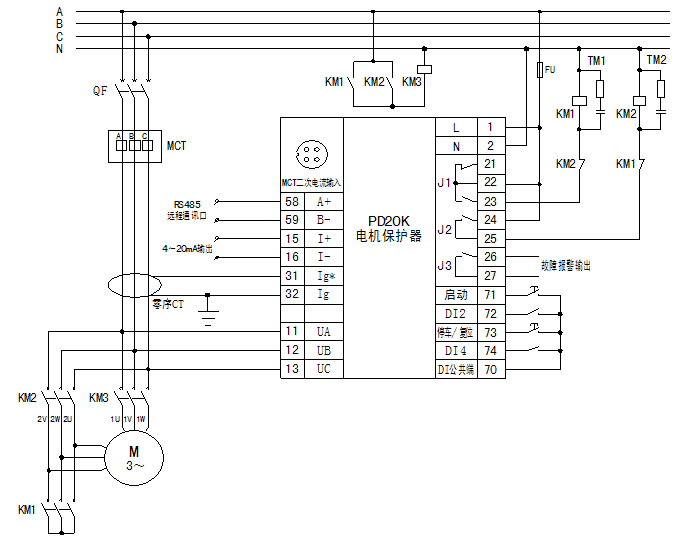

　　4、星/三角啟動兩繼電器控制模式接線示意圖

　　星/三角啟動模式下，保護器上電后進入啟動就緒狀態，保護器顯示“就緒”字符。當保護器收到啟動命令后內部繼電器J1吸合，則接觸器KM1、KM3相繼得電吸合，啟動過程中保護器顯示“啟動”字符，表示電動機在星形啟動過程中，當設定的啟動時間到后繼電器J1斷開，繼電器J2吸合，則接觸器KM1失電釋放，接觸器KM2得電吸合，自動切換到三角形運行狀態。啟動結束后，“啟動”字符熄滅，保護器顯示“運行”字符，表示電動機進入運行狀態。當保護器收到停車命令后，繼電器J2斷開，接觸器KM2、KM3 釋放，電動機停車，保護器顯示“停車”字符，停車過程結束后，進入啟動就緒狀態時，保護器顯示“就緒”字樣。當保護器啟動或運行過程中檢測到電動機回路有跳閘類故障且延時時間到后，繼電器J2斷開，接觸器KM2、KM3釋放，電動機停車，保護器顯示“停車”、“故障”字符以及具體故障類別，故障跳閘后需按“復位”按鈕或按鍵3秒以上方可清除保護器的故障指示，保護器回到啟動就緒狀態。

　　注1：當電動機銘牌電流<200A時，主線路一次穿過自帶電流互感器MCT即可;當電流>200A時，需外置二次電流為5A的保護型電流互感器，二次5A電流信號一次穿過自帶電流互感器MCT，CT變比可以在保護器待機狀態時設置。

　　注2：星/三角啟動兩繼電器控制模式下，啟動/停車/復位操作可以由保護器面板操作按鍵、遠程按鈕、后臺通訊控制三種控制方式中的某一種來完成(需在保護器的系統設置中選擇操作權限，操作權限選定后，三種控制方式中只有一種被選的控制方式進行控制才有效)。上圖中的遠程啟動/停車/復位按鈕都采用點動式，停車/復位按鈕短按為停車，長按>3秒停車并復位。

　　注3：上圖中代號為“TM”的元件是滅弧器，建議接此元件在接觸器線圈的兩端。

　　注4：選擇漏電保護功能時，應選取合適穿線孔徑的零序電流互感器(電動機回路A、B、C三相線同時穿過零序電流互感器，互感器選型見A10頁)。

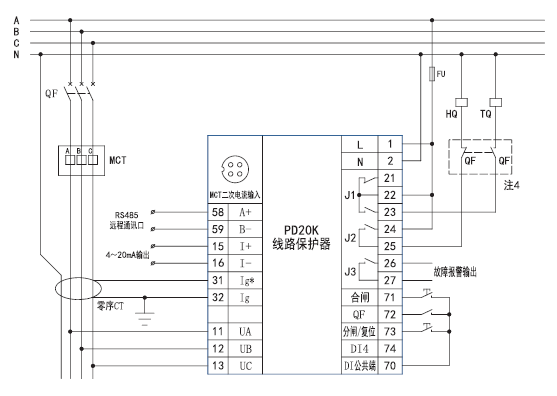

　　5、線路保護測控模式接線示意圖

　　線路保護測控模式下，當保護器收到合閘命令時，內部繼電器J2(合閘繼電器)吸合，則斷路器合閘線圈得電，斷路器合閘，保護器收到QF合閘狀態反饋后顯示“就緒”。當保護器收到分閘命令，或者有保護跳閘動作發生時，繼電器J1(分閘繼電器)吸合，則斷路器分勵線圈得電，斷路器分閘，保護器收到QF分閘狀態反饋后，顯示界面的“就緒”字樣消失。故障跳閘后需長按 “復位鍵”3秒方可清除故障指示，繼電器J1恢復原狀態。

　　注1：當線路*大工作電流<200A時，主線路一次穿過自帶電流互感器MCT即可;當線路*大工作電流>200A時，需外置二次電流為5A的保護型電流互感器，二次5A電流信號一次穿過自帶電流互感器MCT，CT變比可以在保護器待機狀態時設置。

　　注2：選擇漏電保護功能時，應選取合適穿線孔徑的零序電流互感器(零序電流互感器選型見A10頁)。不同的接地系統(如TT系統、IT系統、TN系統)，零序電流互感器的穿線方式及接地方式不同，請根據實際接地系統情況正確接線，上圖為TT系統接線圖。

　　注3：合閘/分閘/復位操作可以由保護器面板操作按鍵、遠程按鈕、后臺通訊控制三種控制方式中的某一種來完成(需在保護器的系統設置中選擇操作權限，操作權限選定后，三種控制方式中只有一種被選的控制方式進行控制才有效)。上圖中的遠程合閘按鈕、分閘/復位按鈕都采用點動式，分閘/復位按鈕短按為分閘，長按>3秒分閘并復位。

　　注4：上圖二次控制回路的斷路器合閘線圈和跳閘線圈回路中，建議如圖中所示，分別接入斷路器的常閉和常開輔助觸點。
