ZKD500-D普通型低壓電動機保護器

　　一、概述

　　ZKD500-D普通型低壓電動機保護器適用于AC380V、AC660V低壓系統，有先進的電動機保護、監控功能，同時顯示各項整定參數信息，并且可選現場總線與后臺通訊實時查看運行及保護信息，可作低壓異步電動機的保護、監測和控制用，為現代化的設備管理帶來很大的便利。

　　符合標準：GB14048.1-2012、GB14048.4-2010、GB14048.5-2008、GB14048.6-2008。

　　二、產品特點

　　1. 可用于0.66KV及以下電壓等級各種電流規格電動機的基本保護;

　　2. 通過監測電動機三相回路的電流等參數對電動機進行過流、堵轉、短路、缺相等多種故障保護;

　　3. 采用高亮紅色LED以及指示燈實時顯示運行狀態及數據;

　　4. 可編程設置，可在現場方便地更改整定電流等參數;

　　5. 可選配1路RS485數字通訊接口，采用MODBUS-RTU協議與后臺組網通訊;

　　6. 可選配1路DC4～20mA模擬量變送輸出到后臺工控機;

　　7. 電源電壓：AC220V;

　　8. 具有分體式屏裝和固定互感器一體式安裝兩種安裝方式可選擇。

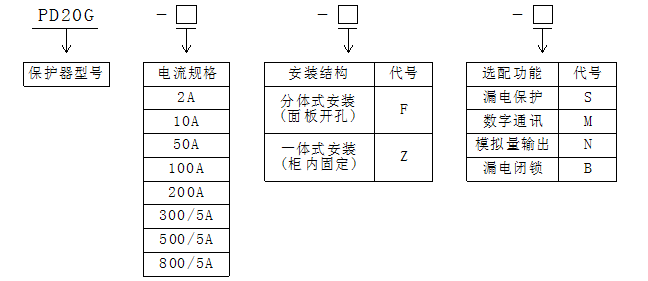

　　三、產品選型說明

　　請根據電動機銘牌電流選擇合適的電流規格（保護器電流規格應略大于電動機銘牌電流）；當保護器電流規格大于200A時，需外置二次電流為5A的保護型電流互感器，PD20G無CT變比設置項，所以保護器的電流規格須同電流互感器的電流變比。分體式安裝保護器定貨時需標清航空連接線長度（航空連接線標配1米，可選1米、3米、5米三種長度）。

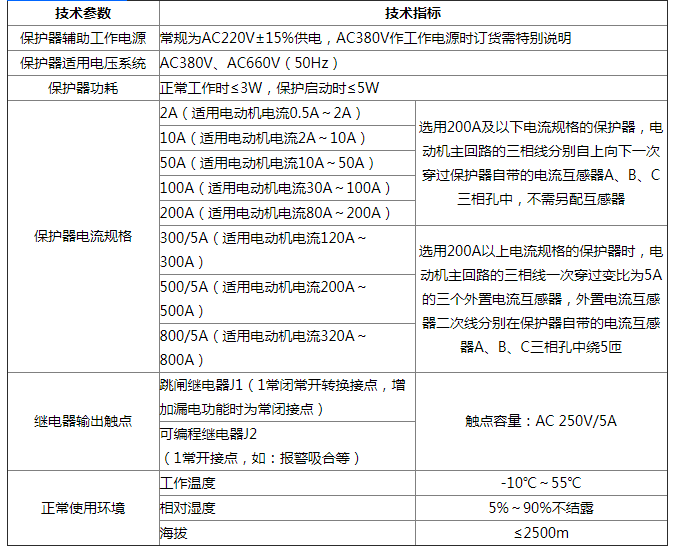

　　四、技術指標

　　五、功能配置

　　六、外形尺寸及安裝方式

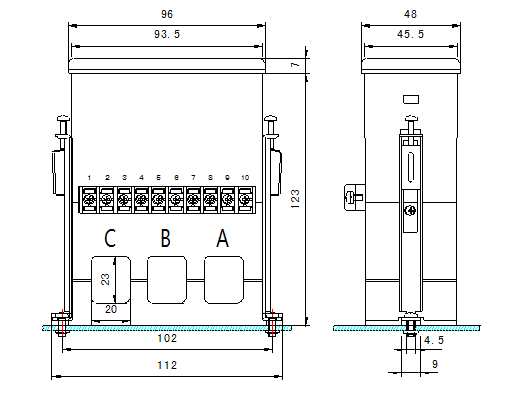

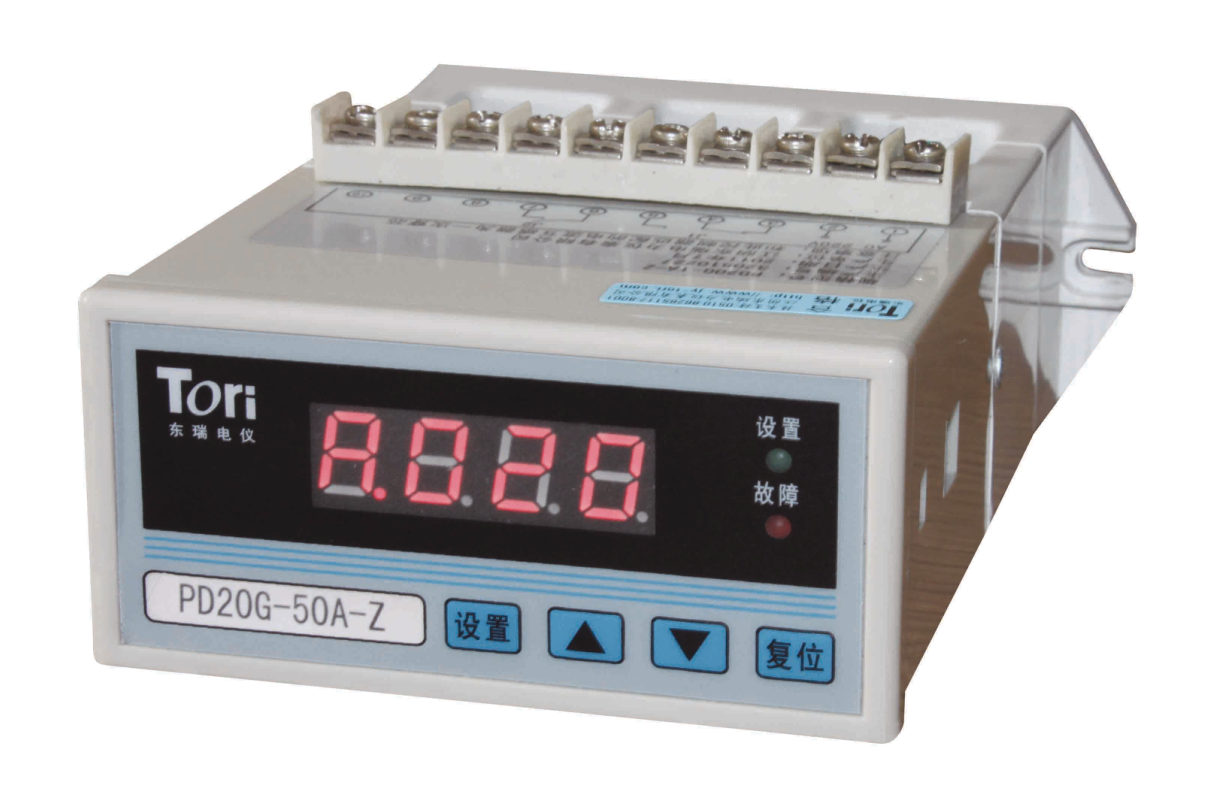

　　● 一體式ZKD外形尺寸及安裝方式

　　一體式ZKD安裝方式(柜內固定安裝)：

　　1.在柜內合適的位置開兩個間距為102mm的Φ4.5mm圓孔，用兩個M4螺栓配合螺母壓住配套長支架下端，把PD20G配套電流互感器固定住;

　　2.兩側用配套固定件中的小螺栓穿過長支架上端的螺紋孔，順時針旋轉小螺栓抵緊小支架(小支架無螺紋孔的一端抵住螺栓并鉤住殼體方孔內壁)，從而進一步**保護器與配套電流互感器的連接**性。

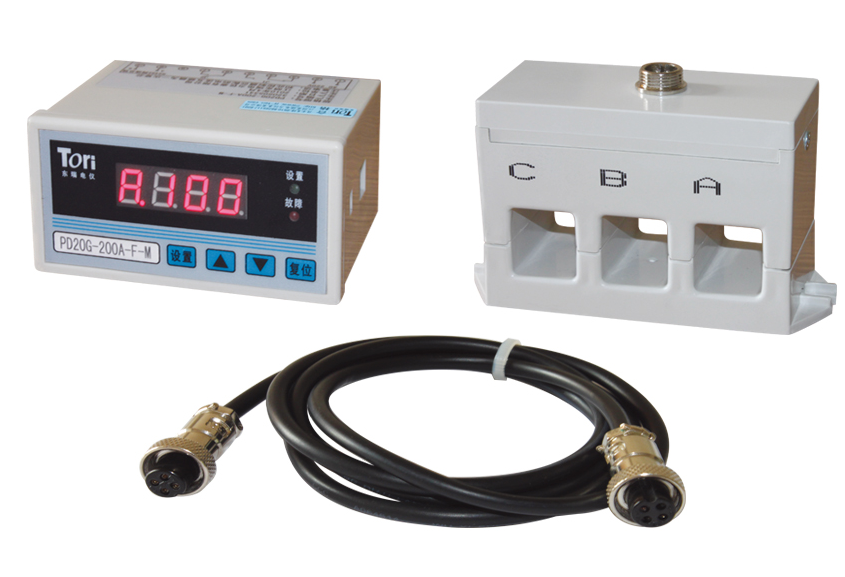

　　● 分體式ZKD外形尺寸及安裝方式

　　分體式ZKD安裝方式(主體屏面開孔安裝)：

　　1.柜體上開94mm(橫向)×46mm(縱向)的矩形安裝孔;

　　2.ZKD主體從正面嵌入安裝孔中;

　　3.兩側用配套金屬固定件順時針旋轉螺栓固定PD20G主體;

　　4.在柜內合適的位置開兩個間距為102mm的Φ4.5mm圓孔，用兩個M4螺栓配合螺母把PD20G配套電流互感器固定住;

　　5.用配套的分體航空連接線連接電流互感器及ZKD主體，并旋緊航空頭螺母。

　　七、接線示意圖

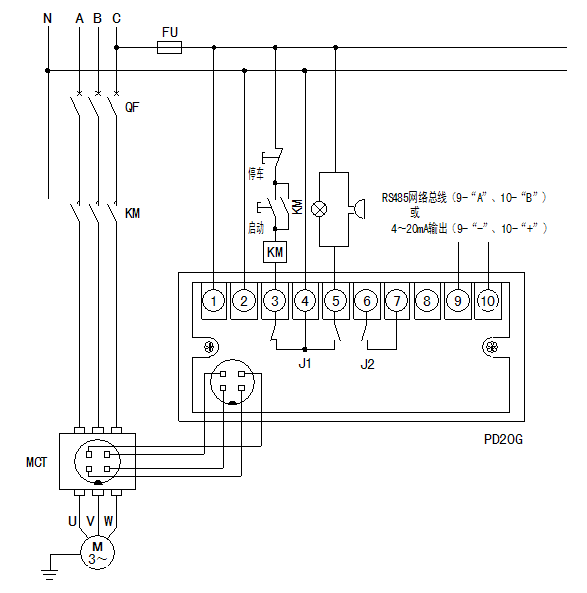

　　● ZKD常規配置接線圖(AC220V供電)

　　注1：圖中繼電器J1的常閉接點(3#、4#)作保護分接觸器用，J1的常開接點(4#、5#)可作報警用，繼電器J2為可編程繼電器，常規作為報警繼電器用，在保護器帶有通訊功能時，繼電器J2可并接在啟動按鈕兩端，作通訊啟動用。

　　注2：圖中MCT為保護器自帶電流互感器，≤200A 電流規格保護器，主線路A、B、C三相一次穿芯即可;當電動機的額定電流大于200A時，需接外部保護CT，將CT二次側5A電流線每相在保護器的MCT上繞5匝。

　　注3：保護器所配電流互感器MCT為通用型，不同規格保護器也可互換電流互感器MCT。

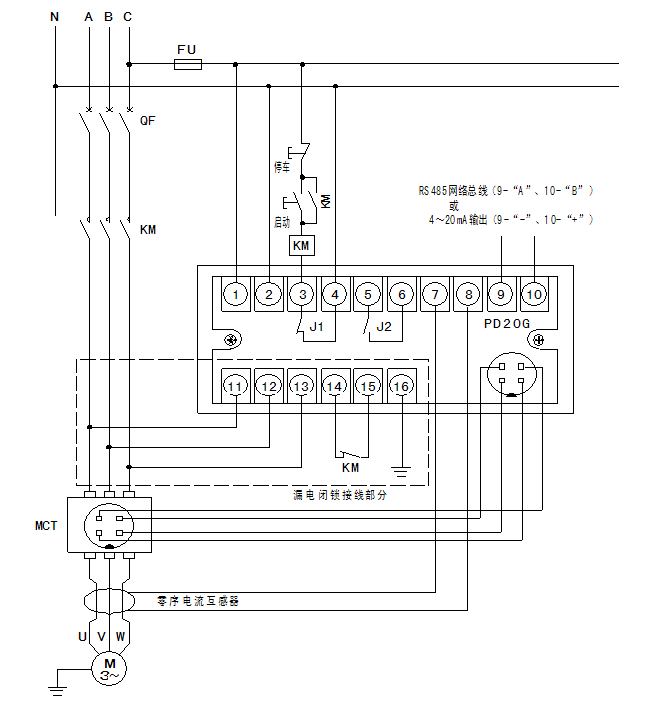

　　● ZKD帶漏電保護或漏電閉鎖功能接線圖(AC220V供電)

　　注1：圖中繼電器J1的常閉接點(3#、4#)作保護分接觸器用;繼電器J2為可編程繼電器，常規作為報警繼電器用，在保護器帶有通訊功能時，繼電器J2可并接在啟動按鈕兩端，作通訊啟動用。

　　注2：圖中MCT為保護器自帶電流互感器，≤200A 電流規格保護器，主線路A、B、C三相一次穿芯即可;當電動機的額定電流大于200A時，需接外部保護CT，將CT二次側5A電流線每相在保護器的MCT上繞5匝。

　　注3：保護器所配電流互感器MCT為通用型，不同規格保護器也可互換電流互感器MCT。

　　注4：選擇漏電保護功能時，應選取合適穿線孔徑的零序電流互感器(電機回路A、B、C三相線同時穿過零序電流互感器，互感器選型見A10頁)。
