ZKG1000-D

　　產品簡介

　　三相組合式過電壓保護器ZKG1000-D，是一種新型的過電壓保護器，是針對常規避雷器的缺點而設計的具有獨特聯接方式和結構形式的過電壓保護器。與常規的避雷器相比，三相組合式過電壓保護器具有不可比擬的優點，它廣泛應用于電力、冶金、化工、煤炭輕工等行業，

　　是保護變壓器、開關、母線、電動機及其它電氣設備大氣過電壓和操作過電壓的理想設備。

　　該產品設計思想新穎、結構獨特、參數合理、體積小、安裝方便提高了被保護設備的安全水平，在保護高壓電動機及其它電氣設備方面具有國內先進水平。

　　結構特點

　　三相組合式過電壓保護器的電氣原理如圖所示，圖中FR為氧化鋅非線性電阻，CG為放電間隙，由于采用對稱結構，其中任意三個可分別接入A, B, C三相，另一個接地線。

　　三相組合式過電壓保護器與現行過電壓保護器相比，具有其它同類產品不可比擬的特點。

　　◆采用氧化鋅非線性電阻和放電間隙相組合的結構，使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作后立即熄弧，無續流、無截波，

　　放電間隙不再承擔滅弧任務.提高了產品的使用壽命。

　　◆在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值**，保護性能優良。

　　◆采用四星形接法，對相間和相對地的過電壓均能起到**的限制作用?？蓪⑾嚅g過電壓大大降低，與常規避雷器相比，相間過電壓降低了很多，保護的**性大為提高。

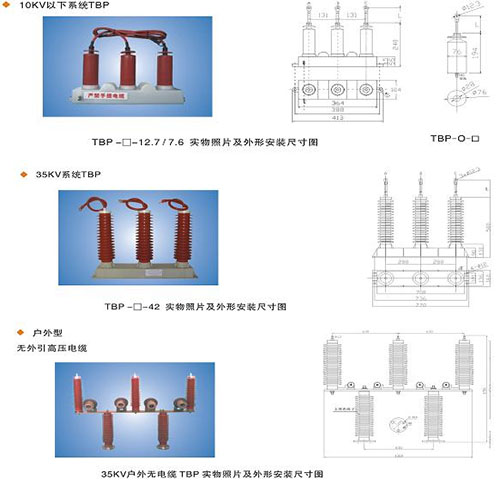

　　◆采用硅橡膠外套和高壓電纜外引結構。具有易安裝、密封性強、體積小、耐震(振)動等優點?？芍苯影惭b在開關柜的手車底盤上或互感器室內)

　　◆使用的環境溫度為一40℃一十600℃，海拔高度小于2000m(高于2000m訂貨時注明)。

　　北京中科京融電氣有限公司生產的三相組合式過電壓保護器均增加了防爆技術，當過電壓保護器由于任何原因造成損壞，防爆器均可避免過電壓保護器爆炸而引發短路事故。

　　產品用途

　　三相組合式過電壓保護器是一種新型的過電壓保護器，主要用于發電、供電和用電企業的電力電網中。用來保護變壓器、開關、母線、電動機等電氣設備，可限制大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到**的限制作用。

　　型號及技術參數

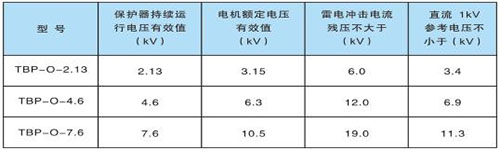

　　表一 電機中性點過壓保護器
