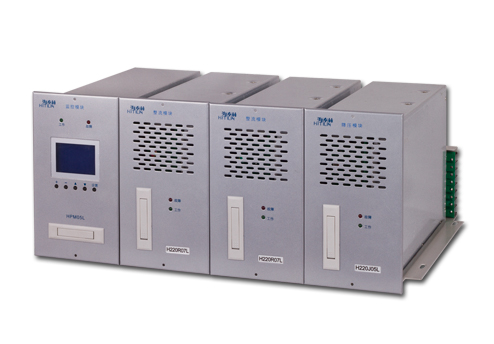

ZKDL3000-DX電力小系統

◆系統說明

　　ZKDL3000-DX110/220L電力小系統主要面對35KV變電站以下用戶，配合ZKDL3000-DX05L監控模塊使用，充電模塊可選用以下三種：H220R05L，H220R07L或H110R10L。系統組屏靈活，美觀大方，方便合作廠家設計小型直流系統。

　　◆產品特點

　　1、 適合構成100AH以下的直流系統;

　　2、 系統集成度高，組屏成本低;

　　3、 充電模塊、降壓模塊、監控單元采用帶電熱插拔結構，在一個托架內，結構緊湊;

　　4、 監控模塊采用LCD漢字菜單顯示，可實現系統參數設置、參數顯示、系統故障指示和系統校準;

　　5、 監控模塊內完成合母電壓、控母電壓、控母電流、電池電流檢測，無需外接線和外接傳感器;

　　6、 監控模塊具有對電池自動管理功能;

　　7、 小系統可擴展三相交流電壓檢測，19節電池電壓檢測功能，14路絕緣檢測;

　　8、 提供通訊接口RS232，標準MODBUS通訊規約，可與自動化系統連接。

　　◆系統技術參數：

　　類別名稱指標

　　220V系列110V系列

　　輸入?yún)?shù)輸入方式1路三相三線制

　　輸入電壓380VAC±15%

　　頻率45～55Hz

　　直流輸入一組蓄電池，0～320V，0～100Ah

　　輸出參數直流饋出回路1組合母，1組控母直流總輸出連接端子

　　浮充電壓196VDC～均充電壓98VDC～均充電壓

　　均充電壓浮充電壓～260VDC浮充電壓～143VDC

　　紋波系數≤0.1%

　　穩壓精度≤±0.5%

　　穩流精度≤±0.5%(20%～100%額定電流變化)

　　充電模塊間電流不均衡度≤±5%(50%～100%負載)

　　保護參數輸出過壓保護點280V±2162V±2

　　過溫保護點85℃±2

　　充電模塊欠壓告警198V99V

　　環境溫度工作環境溫度-5℃～+40℃

　　存儲環境溫度-25℃～+55℃

　　音響噪音≤55dB(距機柜正前方1m處)

　　機械參數外形尺寸：高×寬×深222×525 ×350(mm)

　　重量≤28Kg
