突然斷電對電器當然會有一定的傷害，只不過傷害的嚴重程度則因電器而異。另外，突然斷電會對系統內所有正在工作的電器都產生影響。

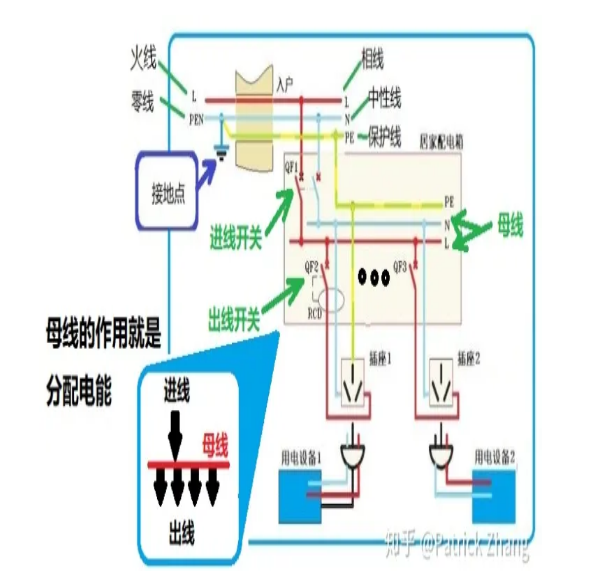

　　為何如此?我們需要先了解配電網的電能傳輸和控制形式。我們看下圖：

　　圖中，我們看到總火線 L 和總零線 PEN，其中總零線 PEN 在戶外接地后分開為中性線 N 和地線 PE，然后以相線 L、中性線 N 和地線 PE 的形式入戶。

　　交流電源入戶后，相線 L 和中性線 N 首先引至配電箱的主進線開關 QF1，主進線開關的下方就是系統母線。系統母線的任務是把電能擴展開來，并分配到各個出線開關 QF2、QF3、...... 上。出線開關的任務就是對某負載的電能實施合分及保護。

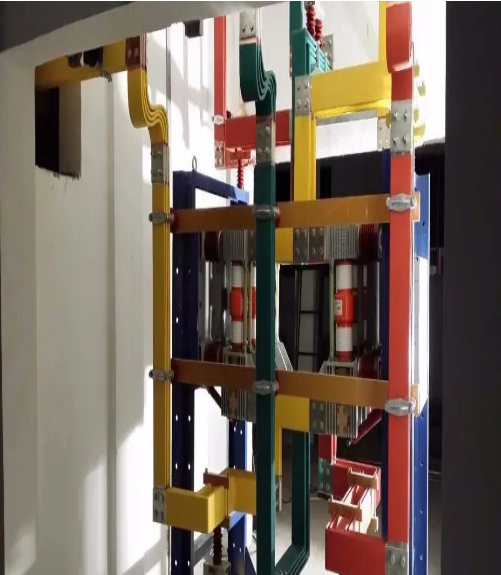

　　我們看到，母線起到分配電能的作用。

　　注意：如果系統中出現過電壓或者欠電壓，母線就會把這種作用分配和傳遞給所有用電負載。例如某大功率負載起動時，我們會發現家里的照明燈會閃爍一下。其原因就是大功率負載起動造成瞬態低電壓，而低電壓又被母線傳遞給照明回路所致。

　　明白這個道理后，我們就可以探討上面的問題了。

　　(1)感性負載的特性

　　在配電網中以感性負載居多，例如電機、變壓器等等都是?？纯次覀兗依?，電冰箱、空調等較大功率的家用電器，都是感性負載。感性負載具有一個重要特征，就是它會產生反向電動勢。

　　我們設感性負載的等效電感量是 L，感性負載的電流是 IL，則當電流發生變化時，有如下關系：

　　公式告訴我們：當感性負載突然斷電后，隨著它電流的迅速減小，它會產生反向電動勢電壓 UL，并且電流改變量越大，反向電動勢電壓 UL 就越高。

　　(2)當我們打開感性負載的控制開關時所發生的情況

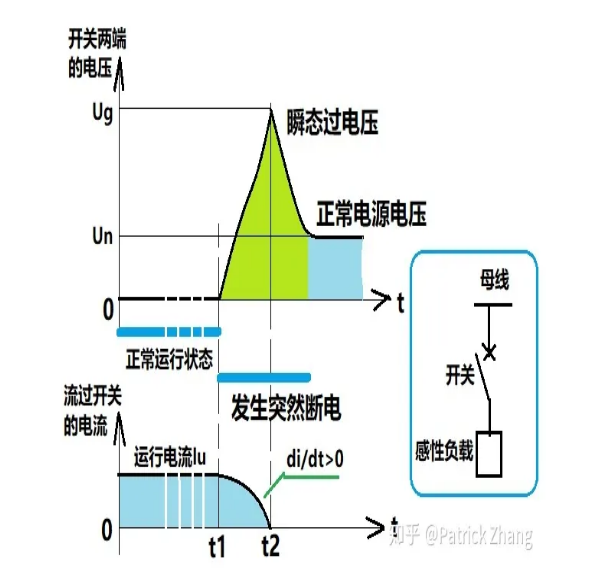

　　我們看下圖：

　　圖中，在時間 0 和 t1 之間電器處于正常運行狀態，我們看到開關兩端的電壓是零，流過開關的電流是運行 Iu。

　　現在，我們在 t1 時刻把開關打開。由于感性負載會產生反向電動勢，于是開關兩端的電壓激增，出現了過電壓，并在開關中產生電弧。

　　注意 1：隨著負載電流(實際上就是電弧電流)不斷減小，電流對時間的變化率反而越來越大，并且在接近于 t2 時刻，電流對時間的變化率 di/dt 達到*大值，電感的反向電動勢電壓也達到*大值，我們把它叫做過電壓。

　　當時間大于 t2 后，開關中的電流已經等于零。過電壓將在電路系統中(包括電源和其它負荷在內)逐漸下降衰減，開關兩端的電壓*終回歸到正常電壓。

　　注意 2：由于過電壓的過渡過程很短暫，一般小于交流電的半個周期 T，此時電壓尚未過零。因此，交流電路中瞬態過電壓可用直流電路瞬態過電壓來近似。

　　(3)突然斷電產生的過電壓及其作用

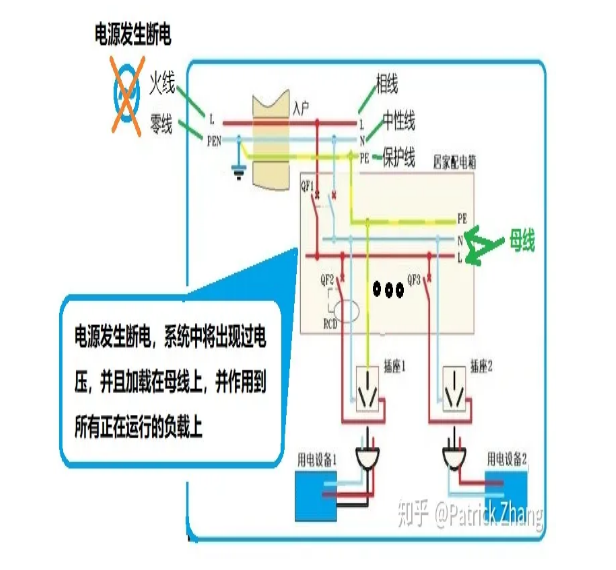

　　如果不是因為開關斷開造成感性負載斷電，而是因為電源突然斷電而使得全系統斷電，則感性負載產生的過電壓將直接加載在母線上，并使全系統都受到過電壓的沖擊。

　　由上圖我們看到，母線在這里扮演著過電壓傳遞的作用。

　　注意 3：突然斷電后，系統中所有感性負載同時產生過電壓，并通過母線傳送到全系統正處于運行態的所有負載上?？梢?，這是集體行為。

　　過電壓會產生何種影響?

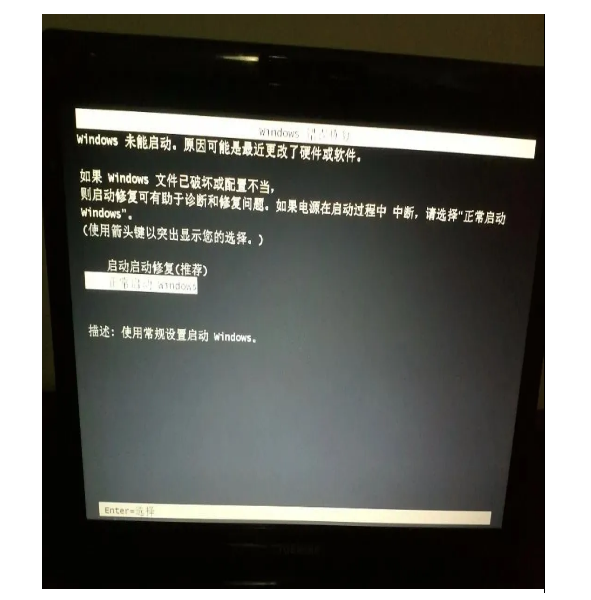

　　過電壓會破壞系統絕緣，會損傷用電設備的電源和接地系統，會強烈沖擊照明負荷，對電視和電腦等電子產品產生強烈的沖擊，并有可能損壞這些設備。

　　可見，消除過電壓的影響，提高系統抵御過電壓的能力十分重要。
